強力な締め付けが可能なレバーキャッチです。
取付後に締付力の調整が可能で、希望の操作感に設定ができます。

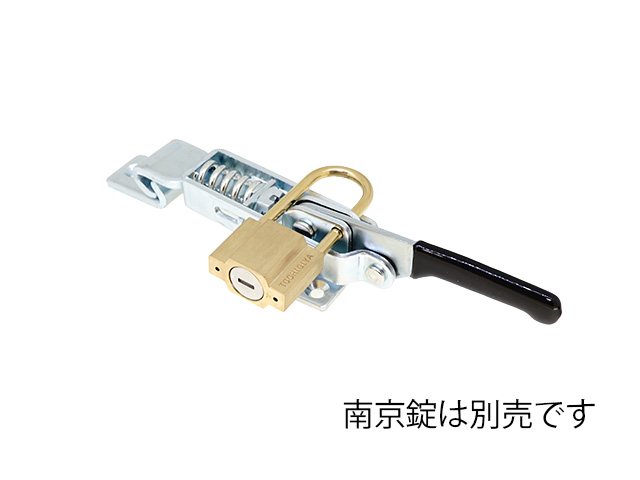

また締付状態では、南京錠を併用することで、ロック機構を設けることも可能です。
-
-
-

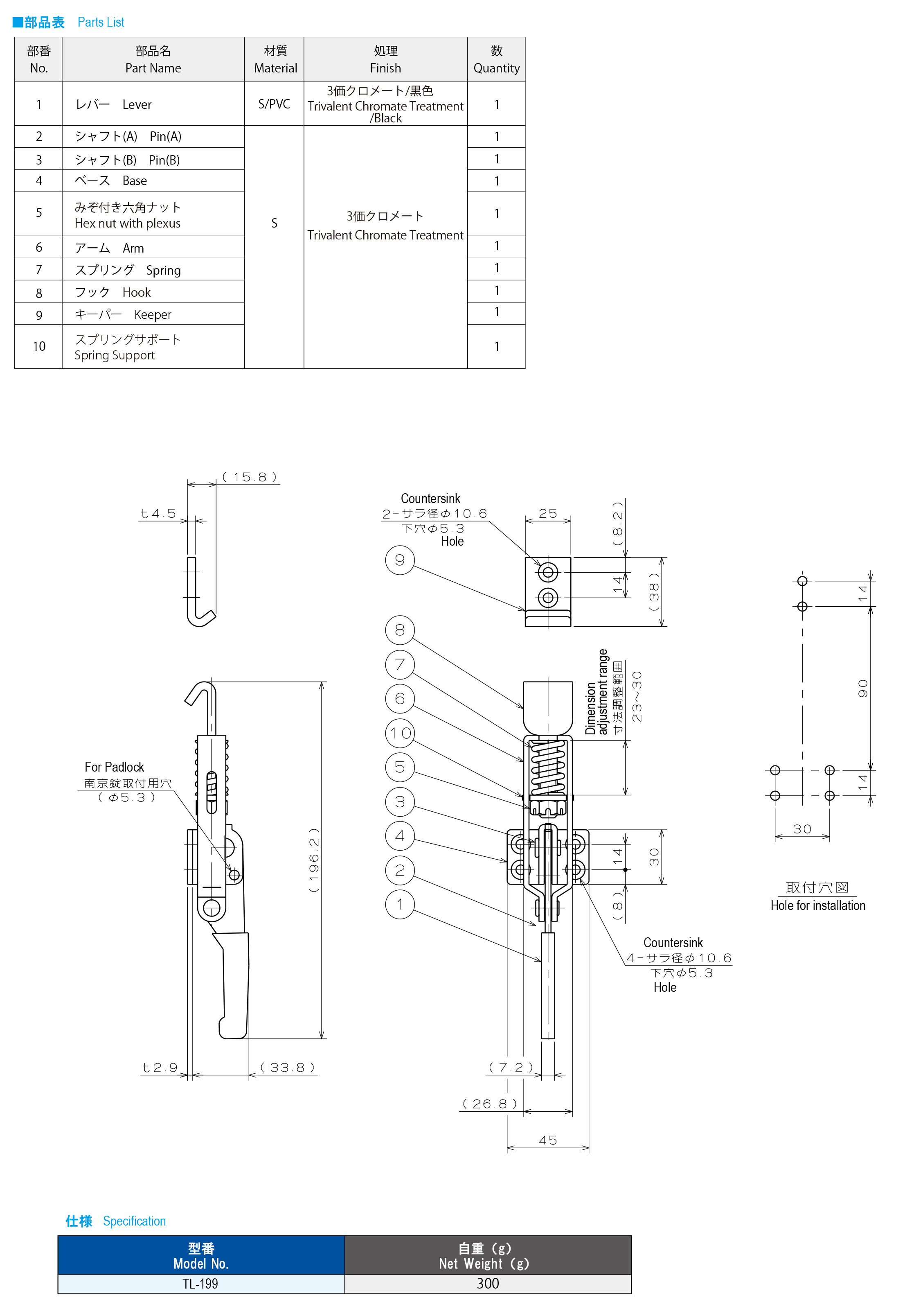

仕様図
カタログPDFを見る
※文中の（頁）は「栃木屋総合カタログ 71」の頁となります。
CADデータダウンロード
2D
DXF
3D
STP
IGS
X_T
SAT
PDF

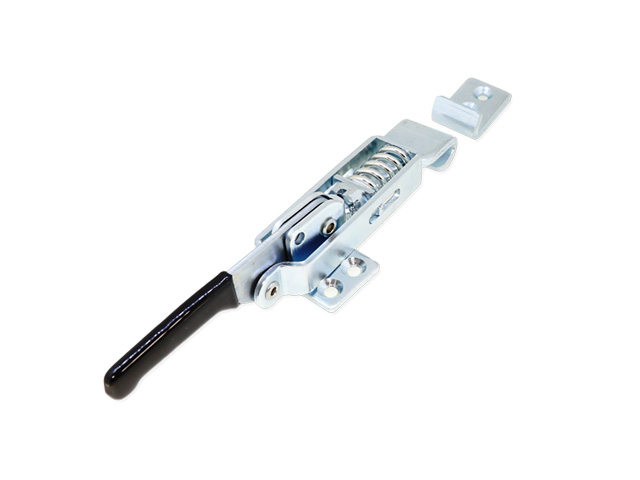

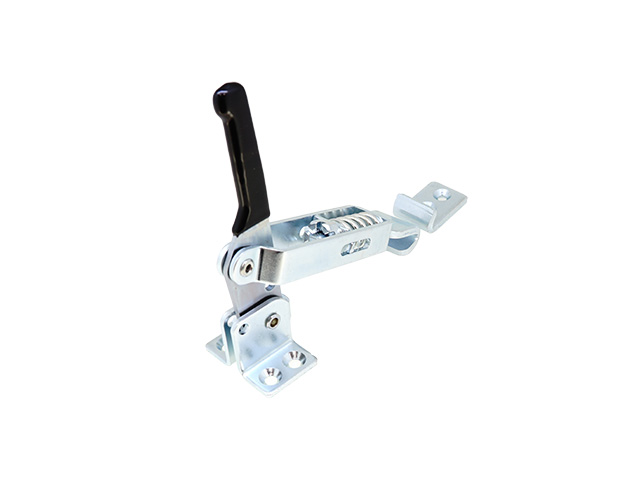

TL-199
大型レバーキャッチ（締付力調整型）
Large Lever Catch(Adjustable)
¥1,500（税抜）
¥1,650（税込）
数量：
日本語
ENGLISH
特長
Characteristic
It is a lever catch that allows for strong tightening.
The tightening force can be adjusted after installation, and you can set it to the desired operating feel.
In the tightened state, it is also possible to use with a padlock together.
The tightening force can be adjusted after installation, and you can set it to the desired operating feel.
In the tightened state, it is also possible to use with a padlock together.
用途
建築機械・工作機器・計測機器 等
Application
Construction machines / Machine tools / Measuring instruments ,etc.
仕様
みぞ付き六角ナットを回転させることで、締付力の調整が可能です。
推奨取付ねじ：M5サラ小ねじ
締付力(初期値)：約412N(42kgf)
(寸法調整範囲部が23mmでの締付力)
推奨取付ねじ：M5サラ小ねじ
締付力(初期値)：約412N(42kgf)
(寸法調整範囲部が23mmでの締付力)
Specification
By rotating the hex nut with a plexus, the tightening force can be adjusted.
Recommended: M5 screw
Clamping force (initial value): Approx. 412N (42kgf)
(This is the tightening force in case of 23mm at demension adjsutment range.)
Recommended: M5 screw
Clamping force (initial value): Approx. 412N (42kgf)
(This is the tightening force in case of 23mm at demension adjsutment range.)
注意事項
締付力の調整は寸法調整範囲内で行ってください。
Note
Please adjust tightening force within its dimention adjustment range.
