TL-458
プッシュソレノイドラッチ

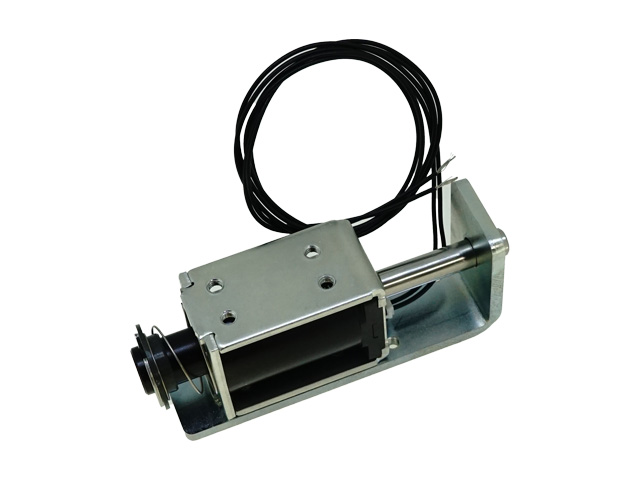

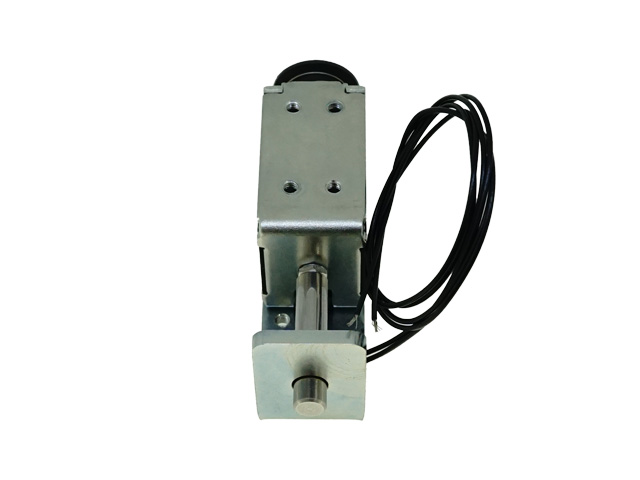

プッシュソレノイドを組み込んだラッチユニットです。
通電によりラッチが飛び出します。
従来製品よりストロークが長い仕様です。
ストロークを長くしましたが、消費電力と押出力は従来製品と同等です。

This is latch unit installed push solenoid latch.
Latch is popped through energization.
This latch has longer stroke than other products.
Power consumption and ejection force are similar to our other standard solenoid latches.

医療機器・什器・制御盤・ロッカー等

Medical equipments / Fixtures / Control boards / Lockers, etc.

通電動作時はラッチへの負荷を取り除いてください。

Please remove any loads on the latch when energized.

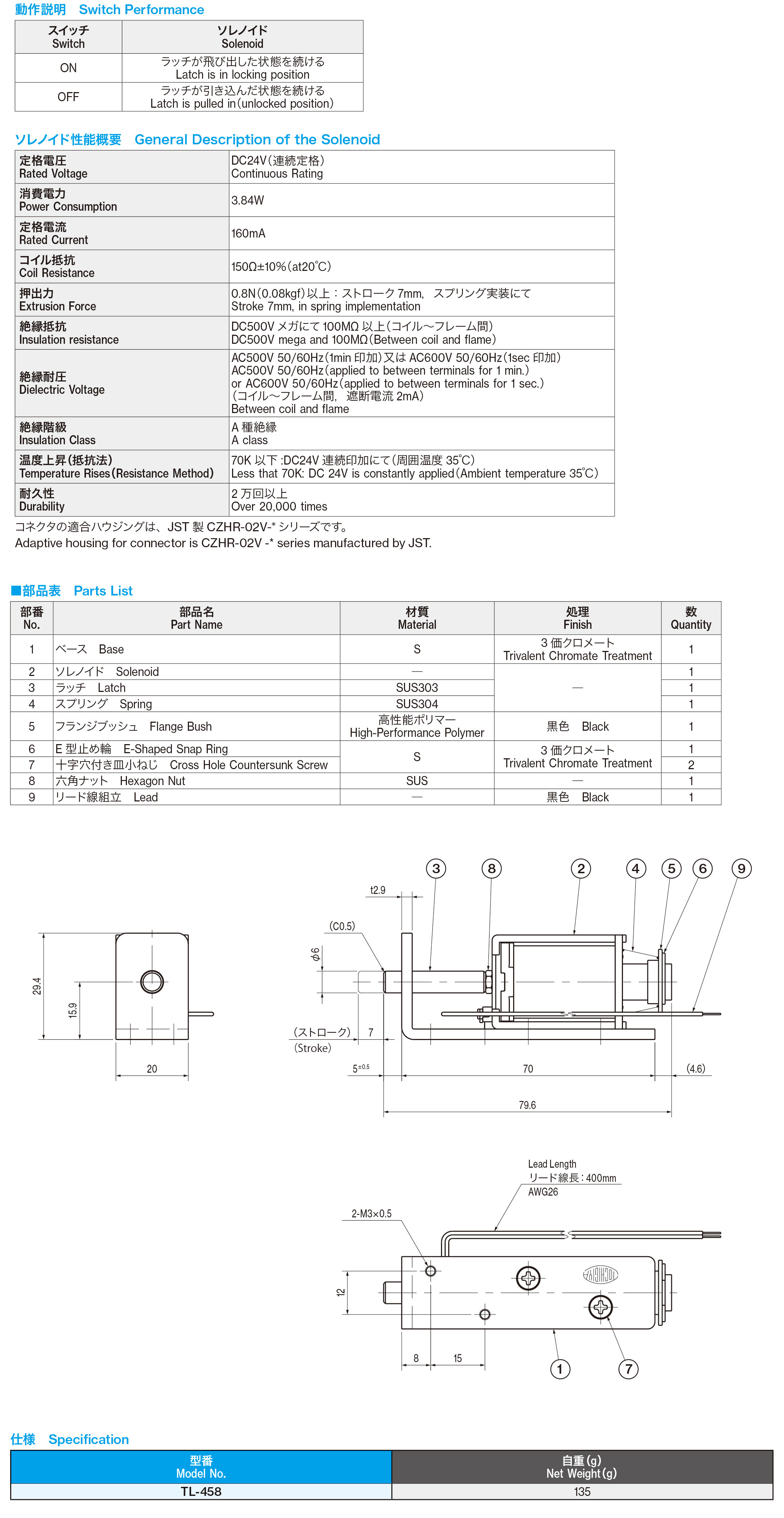

定格電圧	DC24V(連続定格)
消費電力	3.84W
定格電流	160mA
コイル抵抗	150Ω±10％(at20℃)
押出力	0.8N(0.08kgf)以上：ストローク7mm、スプリング実装にて
絶縁抵抗	DC500Vメガにて100MΩ以上(コイル～フレーム間)
絶縁耐圧	AC500V 50/60Hz(1min印加) 又は AC600V 50/60Hz(1sec印加) (コイル～フレーム間、遮断電流2mA)
絶縁階級	A種絶縁
温度上昇(抵抗法)	70K以下：DC24V連続印加にて(周囲温度35℃)
耐久性	2万回以上

コネクタの適合ハウジングは、JST製CZHR-02V-＊シリーズです。

Rated Voltage	DC24V(Continuous Rating)
Power Consumption	3.84W
Rated Current	160mA
Coil Resistance	150Ω±10％(at20℃)
Extrisopm Force	0.8N(0.08kgf) or more：stroke 7mm, initial value, spring implementation
Insulation resistance	DC500V mega and 100MΩ or more(between coil and flame)
Dielectric Voltage	AC500V 50/60Hz(applied to between terminals for 1 min.) or AC600V 50/60Hz(applied to between terminals for 1 sec.) (between coil and flame, breaking current 2mA)
Insulation Class	A class
Temperature Rises (Resistance Method)	Less that 70K：DC24V is constantly applied (Ambient tenperature 35℃)
Durability	Over 20,000 times

Adaptive housing for connector is CZHR-02V-＊ series manufactured by JST.

スイッチ	ソレノイド
ON	ラッチが飛び出した状態を続ける
OFF	ラッチが引き込んだ状態を続ける

Switch	Solenoid
ON	Latch is in locking position
OFF	Latch is pulled in (unlocked position)
